产品详情

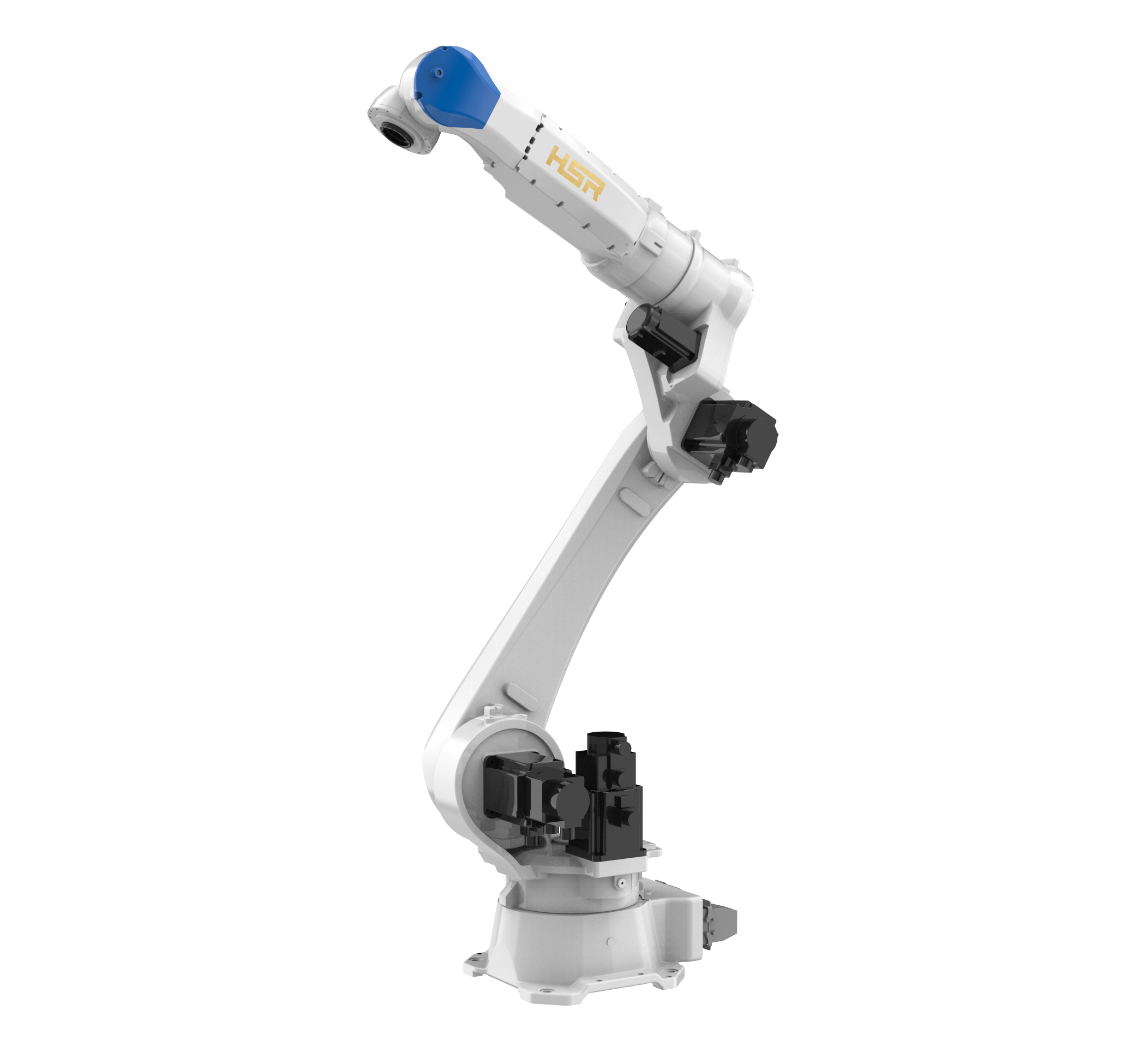

HSR-JH630-1800是一款高速高精度通用性机器人，臂展1.8米，负载能力30KG，小臂和手腕采用大直径中空设计，小臂最大过孔直径φ45mm，手腕最大过孔直径φ50mm，在焊接和打磨应用中便于布置工具管线，最大程度减少末端管线干涉，小臂防护等级达到IP67，适用于机床上下料等工况，极高的速度、精度指标将有效帮助企业提升质量和效率，获取超预期收益。
| 产品型号 | HSR-JH630-1800 | |
|---|---|---|
| 自由度 | 6 | |
| 最大负载 | 30Kg | |
| 最大工作半径 | 1800mm | |
| 重复定位精度 | ±0.05mm | |
| 运动范围 | J1 | 165°/-165° |
| J2 | 75°/-165° | |
| J3 | 260°/-15° | |
| J4 | 170°/-170° | |
| J5 | 140°/-140° | |
| J6 | 400°/-400° | |
| 最高速度 | J1 | 200°/s,3.49rad/s |
| J2 | 150°/s,2.62rad/s | |
| J3 | 200°/s,3.49rad/s | |
| J4 | 330°/s,5.76rad/s | |
| J5 | 360°/s,6.28rad/s | |
| J6 | 500°/s,8.73rad/s | |
| 允许转动惯量（kg.m^2） | J4 | 3.6KG.m² |
| J5 | 2.8KG.m² | |
| J6 | 1.4KG.m² | |
| 允许负载转矩（Nm） | J4 | 90N.m |
| J5 | 82N.m | |
| J6 | 52N.m | |
| 适用环境 | 温度 | 0°C～45°C |
| 湿度 | 20%～80% | |
| 其他 | 避免与易燃易爆或腐蚀性气体、液体接触，远离电子噪声源（等离子） | |
| 示教器线缆长度 | 8m | |
| 本体-柜体连接线长度 | 5m | |
| I/O参数 | 数字量：32位输入(NPN)，31位输出(NPN) | |
| 本体预留信号线 | 24位(航空插头接线方式：焊接) | |
| 预留气路 | 3*φ8 | |
| 电源容量 | 6.9KVA | |
| 额定功率 | 5kW | |
| 额定电压 | 三相380V | |
| 额定电流 | 9.3A | |
| 本体防护等级 | IP54（手臂IP67） | |
| 安装方式 | 地面/倒挂/侧挂/任意方向安装 | |
| 本体重量 | 280kg | |
| 控制柜防护等级 | IP54 | |
| 控制柜重量 |
28kg |
|
